Изменение свойств графита в условиях радиации

Небольшое окисление графита в реакторе АВ-2 вызвало медленное изменение прочностных свойств выше 5 • 1021 см~2. Его уровень остался

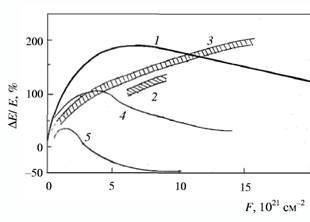

Рис. 7. Зависимость от флюенса нейтронов относительного изменения предела прочности при сжатии облученных образцов (Т) и кернов, отобранных из различных реакторов.

2 - БиАЭС; 3 - ЛАЭС-1; 4 - АВ-2; 5 - АМ-1. Температура облучения 500—600 °С (1—4) и 350—450 °С (5)

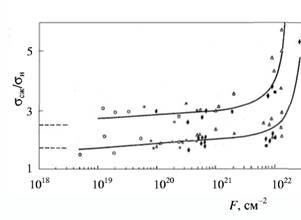

Рис. 8. Зависимость отношения пределов прочности при сжатии и изгибе графита ГР от флюенса нейтронов.

Температура (°С): х — 60—90; о — 140—160; Д — 200; - 200-300; • - 500; »- 500-700

положительным — графит не разупрочнился. Окисление в реакторе AM-1 графита уже в начале эксплуатации при еще меньших дозах (раньше по времени) привело к заметному снижению («сбросу») прочности — ее значения стали ниже исходных, а относительные изменения — отрицательными.

Отношение пределов прочности при сжатии, изгибе и растяжении для данного класса КУМ постоянно, а их относительный рост при облучении не зависит от исходных значений. Это отношение остается тем же, что и у необлученного графита, пока радиационная деградация графита не началась. В этой связи в работе [26] предложен критерий качества графита (Y), представляющий отношение пределов прочности при сжатии и изгибе, увеличивающийся при деградации материала из-за технологического брака или (что важно) при вторичном распухании (рис. 8).

Заключение

Разработанный в нашей стране кокс нефтяной пиролизный специальный (КНПС) и созданные на его основе реакторные графиты, обеспечили эксплуатацию водо-графитовых реакторов различного назначения в течение проектного срока и его продление. По радиационной стойкости эти графиты превосходили зарубежные аналоги.

Показана возможность замены в реакторных графитах снятого с производства кокса КНПС недефицитными и дешевыми прокаленными сланцевым и пековым коксами, что обеспечило бесперебойные поставки сменных элементов (втулок и КТК) для действующих реакторов.

Разработан графит (ГР-1) на основе непрокаленного кокса (нудель-процесс) с повышенной радиационной стойкостью для проектируемых реакторов ГТ-МГР и МКЭР-1500, получены полумасштабные заготовки и обоснована радиационными испытаниями образцов работоспособность графита.

Предложены критерии работоспособности графита по критерию качества (Y), определяемого на выбуриваемых кернах; блоков — по измеренному на облучаемых образцах значению критического флюенса нейтронов объемного формоизменения; всей кладки — по стреле прогиба периферийных ячеек.
